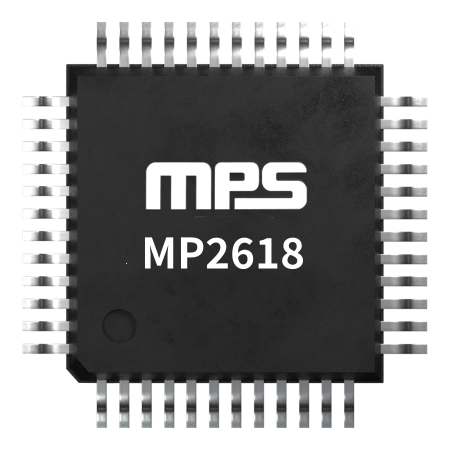

MP2618单片式开关充电器_MP2618开关型电池充电器

MP2618是一款内置功率MOSFET的单片式开关充电器，可为2或3节锂离子电池组充电。它采用电流控制模式提供2A充电电流，可以实现快速环路响应和轻松补偿。通过对精确采样电阻器的电流进行采样，可以设置充电电流。MP2618采用两个控制环路分别控制充电电流和充电电压，以实现高精度的恒流充电（CC）和恒压充电（CV）。电源路径管理功能可以实现自动选择输入或电池，从而确保为系统持续供电。电源路径管理功能还将充电电流与系统负载电流分开。当MP2618实现输入电流的电流均衡时，充电电流将根据系统电流的增加而下降。该器件还提供故障保护功能，如逐周期电流限制和过温关断保护。另外还提供其他安全功能，包括电池温度监测、充电状态指示，以及控制充电周期的可调定时器。MP2618采用28引脚4mm×5mm QFN封装。

1,产品特性和优势



可为2至3节锂离子电池组充电



宽输入工作电压范围



可调充电电流高达2A



带电流平衡的电源路径管理功能



VBATT精度为0.75%



0.28Ω内部功率MOSFET开关管



效率高达90%



600kHz固定频率



电量耗尽电池的预处理



充电状态指示



输入电源和电池故障指示



过温关断保护



逐周期过流保护



电池温度监测和保护



2,正在供货产品型号



MP2618EV-LF-P MP2618EV-LF-Z
