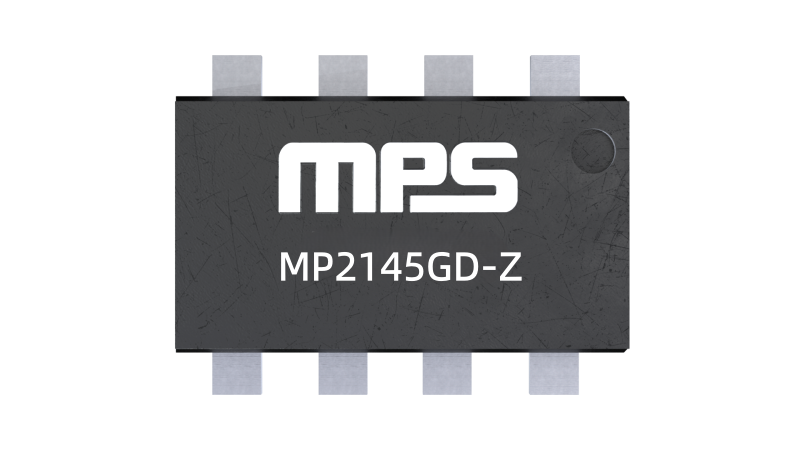

MP2145GD-Z降压开关变换器芯片_MP2145GD-Z数据手册

MP2145是一款集成内部功率 MOSFETs 的单片降压开关变换器。在 2.8V 至 5.5V 的输入电压范围内，MP2145 可以实现 6A 的连续输出电流，且具有极好的负载和线性调整率。其输出电压可调节低至 0.6V。

恒定导通时间控制模式（COT）提供了快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温关断保护。

MP2145 采用小尺寸 QFN2 封装，最大限度地减少了现有标准外部元器件的使用数量

MP2145 适用范围广泛，是存储（SSD、HDD）、高性能 DSP、FPGA和配电系统的理想之选。

MP2145GD-Z产品特性和优势

输出电流高达 6A

MP2145GD-Z2.8V 至 5.5V 宽输入工作电压范围

20mΩ 和 12mΩ 内部功率 MOSFET

40µA 静态电流

1.2MHz固定开关频率

MP2145GD-Z压差100%占空比

FB 精度为 1%

外部模式控制

外部VCON控制

MP2145GD-Z可调输出电压，最小低至 0.6V

1.5ms 内部软启动时间和预偏置启动功能

逐周期过流保护

带打嗝保护模式的短路保护

MP2145GD-Z采用低 ESR 输出陶瓷电容器可稳定工作

过温关断保护

MP2145GD-Z采用 2mm×3mm QFN 封装

MP2145输出放电功能

MP2145GD-Z应用范围：

电池供电设备、手持式装置、便携式诊断设备、打印机、笔记本电脑
